Kokie dažniausiai naudojami D{0}}antrinių jungčių tipai?
D-Sub, kaip viena iš įprastų įrenginio sąsajų, turi įvairių tipų jungtis, priklausomai nuo diegimo metodo.
Nepalanki aplinka lauke arba viduje gali sugadinti elektroninius prietaisus. Standartinės D-subjungtys nėra atsparios teršalams, tokiems kaip vanduo ir dulkės. Šios laidų jungtys yra vyriškos arba moteriškos DB9, DB15, DB25 ir HD15 dydžių modeliuose. Jie gali atitikti 30{10}}20AWG laidų diapazoną. Jo konstrukcijoje yra paauksuoti variniai kontaktai, nikeliuotas plieninis korpusas ir silikoninis izoliacinis žiedas. Maksimalus plokštės storis yra 0,078 colio.

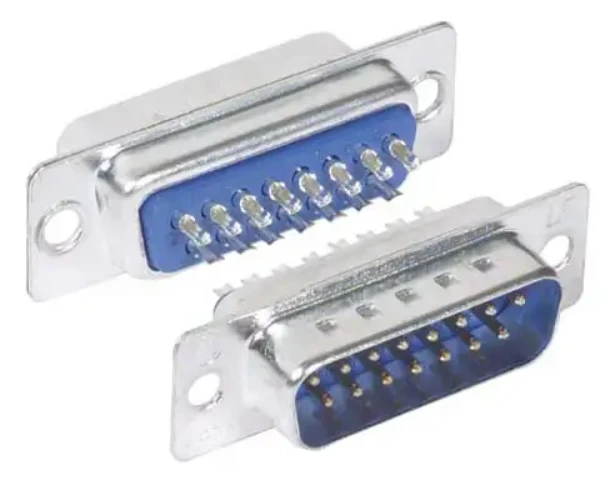

Palyginti su gofruotomis jungtimis, daugelis „pasidaryk pats“ naudotojų mieliau renkasi lituotas D{0}}subjungtis. Šios DB15 jungtys atitinka komercinius pramonės standartus ir gali būti suporuotos su bet kuria suderinama DB15 jungtimi. Kontaktinis galvanizavimas aukso spalvos, jungties izoliacija atitinka UL94V-0 standartą. Didžiausias laido dydis yra 20 AWG.
Moteriškų jungčių prijungimas vietoje yra paprastas ir patogus būdas{0}}svetainėje prijungti kabelius. Visi 9 jungties kaiščiai kartu su įžeminimu turi nepriklausomus prijungimo taškus. Jungiamosios dėžutės konstrukcija su montavimo varžtais užtikrina patikimas elektros jungtis be specialių įrankių. Aiškiai pažymėkite jungiamosios dėžutės sritį, kad būtų užtikrintas patikimas ir teisingas uždarymas.
Naudojamas kelių laidų duomenų ir vaizdo kabeliams sujungti, yra suvirinimo ir užspaudimo parinkčių, todėl tai yra idealus pasirinkimas didelės apimties{0}} kabelių gamybai.
Stačiojo kampo D-Sub PCB jungtys dažniausiai naudojamos įvairiose I/O programose. Plokštės užraktas užtikrina saugų PCB jungtį ir yra lengvai lituojamas kiekvieną kartą. Jungtis turi DB9, DB15, DB25, DB37 ir HD15 specifikacijas.
